MDK-2160紅外熱成像網絡監控系統

一、功能特點

點對點（與監控計算機之間）數據傳輸設置，有效地利用網絡帶寬資源；

可對紅外、可見光監控頭實現遠程控制；

監控計算機端對紅外監控目標進行實時溫度分析，自動搜索全屏最高、最低溫度點。并可顯示鼠標坐標點處溫度值；

可對測溫參數進行設置，包括目標輻射率等；

可對當前監控頭進行錄像、手動抓拍和自動報警抓拍；可見光抓拍的圖像是以標準BMP文件格式保存，紅外抓拍的圖像以BMP格式和IMG格式各保存一幅，并用相應軟

打開。可對抓拍的紅外圖片進行二次溫度分析或事故調查；錄像數據保存于硬盤錄像機內。

可對所有監控頭實現定時自動選擇，時間可自行選擇。也可切換成手動監控方式，由監控人員自行選擇監控頭；

監控頭可實現自動巡航，也可手動巡視；

報警參數可設置。

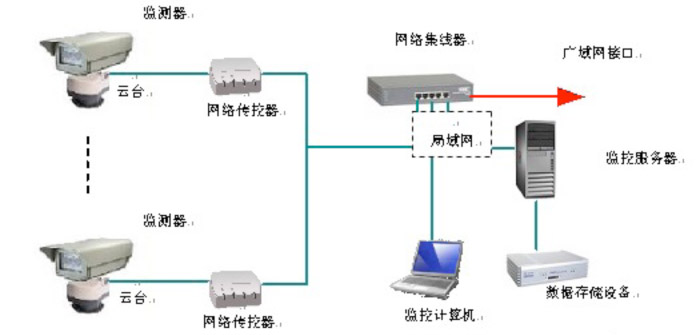

二、系統連接示意圖

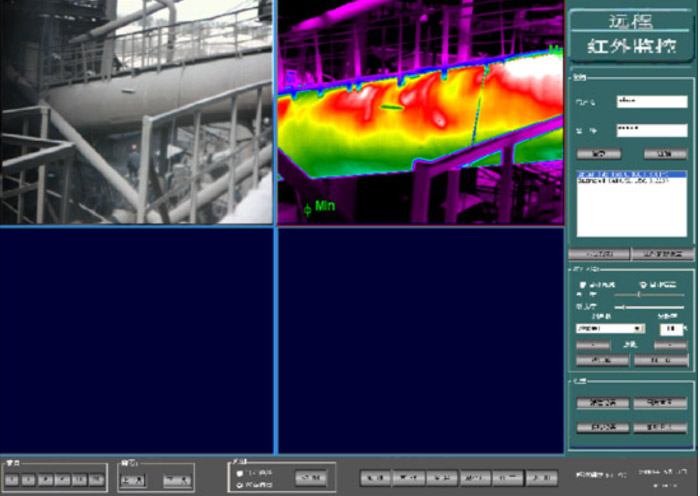

三、軟件功能

點對點（與監控計算機之間）數據傳輸設置，有效地利用網絡帶寬資源；

監控計算機端對全圖和區域進行實時溫度分析（如：可對同熱圖中不同的區域或部件采用不同的測溫方法和測溫參數進行分析）；

實時錄像、抓拍、故障處理報告生成；

定時、定點自動巡檢，檢測時間、策略、路徑設置（如：監測點、監測部件設置）；

手動控制方式故障檢測和定位功能；

遠程紅外監測器控制；

以監控計算機為基點的報警參數設置，如監視位置，報警溫度，報警目標，溫差報警等等；

多路監視顯示，報警畫面自動切換，自動抓拍報警畫面；

檢索抓拍熱圖像和錄像，錄像播放，二次溫度分析或事故調查；

系統的圖像是以全數字格式顯示和處理，從而確保了圖像的質量；

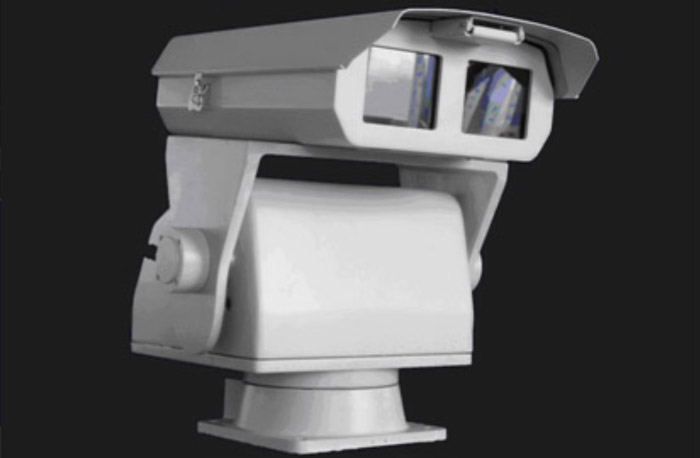

四、MDK-2160監控系統監控頭圖片

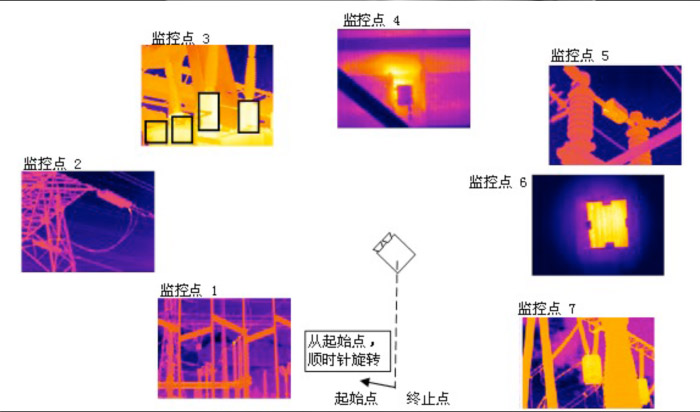

五、監控作業示意圖及功能設置簡介

監測點：

監控器在監控范圍內根據監控對象設定監控位置，即監控點，監控點的最大數由云臺在全行程中可以預設的停止位置決定。

監控模式（自動/手動）

當設置為自動模式時，系統將按預先設置監控任務行程對設備和環境進行定時監測或巡檢。監控人員將無法對可視光攝像儀控制和云臺控制進行操作。

當設置為手動模式時，系統將停止預先設置監控任務行程，監控人員可以進行操作，控制

熱像儀聚焦調整（電動調焦），云臺旋轉等系統動作。

圖像抓拍

監測員可隨時抓拍監測屏幕上的畫面。抓拍的圖像是以標準BMP文件格式保存紅外和可視光圖像各一張并用通用軟件查閱。

云臺定位

通過計算機控制云臺或監測器移動定位，并可快速移至一指定的監測點。

紅外熱像儀聚焦

通過計算機遠程調整紅外攝像儀的聚焦（電動調焦）。

溫度標示

顯示圖像中的最高溫度值、最低溫度值、坐標點處的溫度值。

測溫參數

對紅外圖像或監測區域設置測溫參數（物體輻射率、測溫距離、相對濕度），以提高溫度計算的精度。
